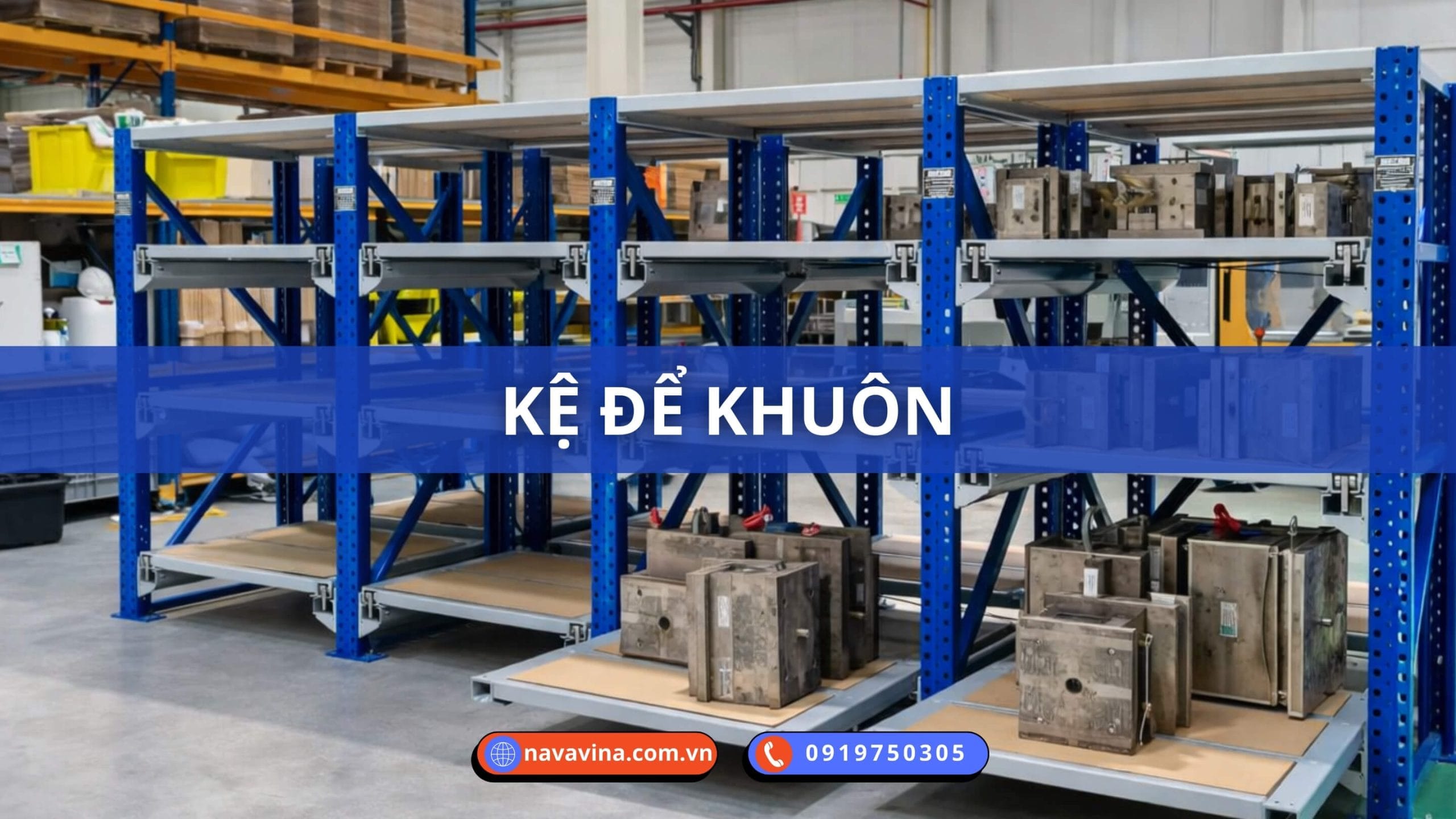

Kệ Khuôn – Giải Pháp Lưu Trữ Khuôn Mẫu Chuyên Dụng Cho Nhà Máy Sản Xuất

Kệ khuôn là hệ thống giá kệ công nghiệp chuyên dụng được thiết kế để lưu trữ các loại khuôn mẫu trong nhà máy sản xuất – từ khuôn ép nhựa, khuôn dập, khuôn đúc đến khuôn cao su, khuôn ép kim loại. Với đặc thù khuôn mẫu có trọng lượng rất lớn, kích thước đa dạng và yêu cầu truy xuất chính xác, hệ thống kệ khuôn chuyên dụng giúp nhà máy bảo quản tài sản giá trị cao, đảm bảo an toàn vận hành và rút ngắn thời gian thay khuôn trong sản xuất.

Kệ Khuôn Là Gì?

Kệ khuôn (Mold Storage Rack / Die Storage Rack) là hệ thống kệ kho hạng nặng được thiết kế chuyên biệt cho mục đích lưu trữ khuôn mẫu trong các nhà máy sản xuất công nghiệp. Khác với kệ pallet thông thường, kệ khuôn có những đặc điểm riêng:

• Tải trọng rất lớn: Mỗi khuôn có thể nặng từ vài trăm kg đến vài tấn, kệ phải chịu được tải tập trung này
• Hỗ trợ thao tác chuyên dụng: Khuôn thường được lấy ra/đưa vào bằng cẩu trục (overhead crane), pa-lăng hoặc xe nâng đặc biệt
• Khay trượt (Sliding Drawer): Nhiều mẫu kệ khuôn có khay trượt ra ngoài như ngăn kéo, giúp tiếp cận khuôn dễ dàng từ phía trên bằng cẩu trục
• An toàn cao: Khuôn rơi có thể gây hư hỏng nghiêm trọng và nguy hiểm cho công nhân, kệ phải có thiết kế chống rơi và cố định khuôn chắc chắn

Kệ khuôn là tài sản đầu tư quan trọng trong các nhà máy có nhiều mã sản phẩm cần thay đổi khuôn thường xuyên, đặc biệt là ngành nhựa, cơ khí chính xác, ô tô, điện tử và đúc kim loại. Sản phẩm thuộc thương hiệu Navavina – đơn vị chuyên thiết kế, sản xuất và lắp đặt hệ thống giá kệ kho công nghiệp, với quy trình kiểm định nghiêm ngặt về tải trọng, độ ổn định và an toàn vận hành.

Phân Loại Kệ Khuôn Phổ Biến

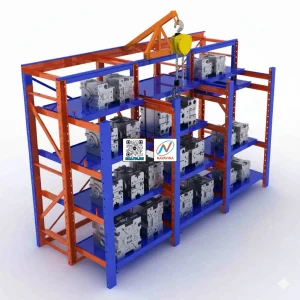

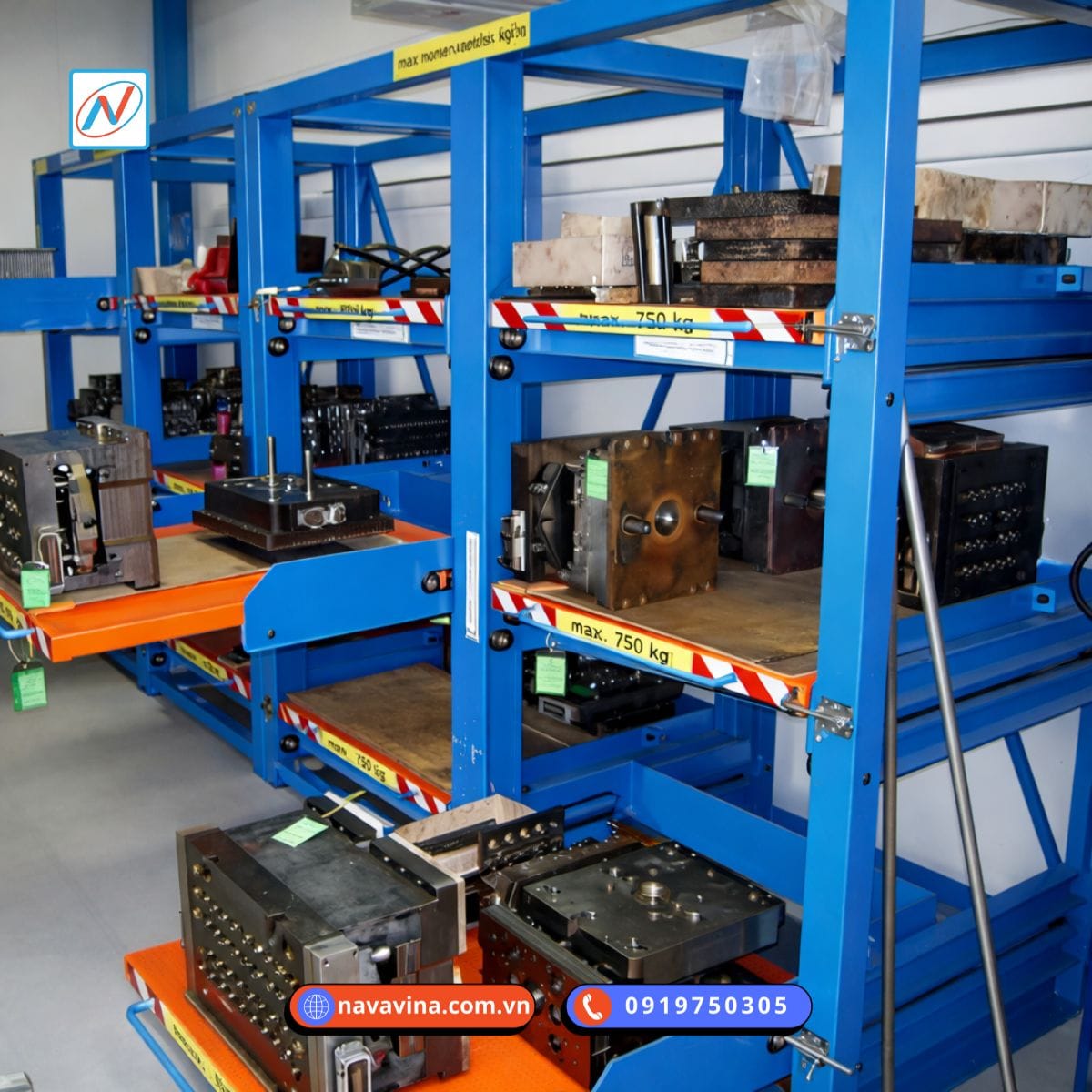

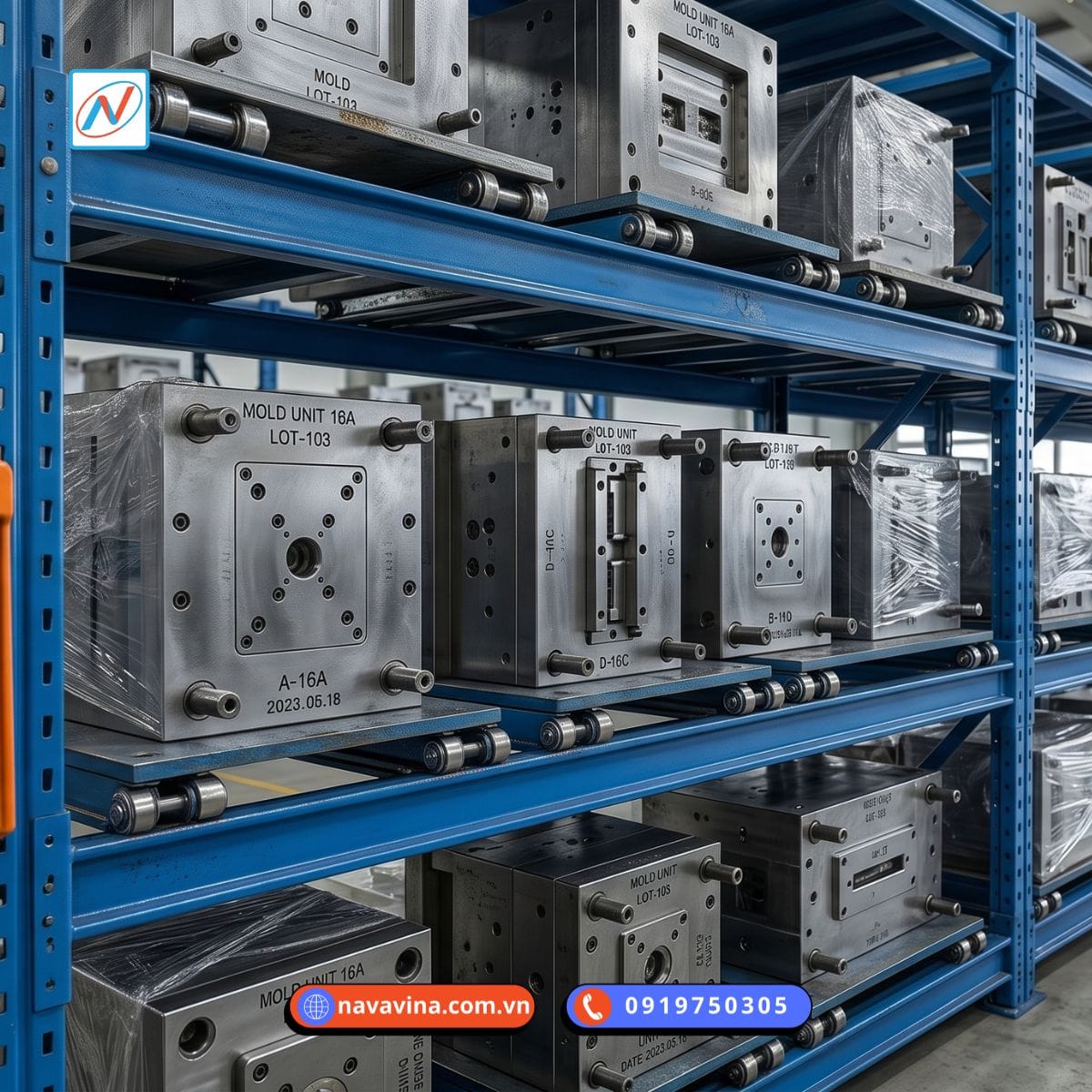

Kệ khuôn dạng tầng cố định (Static Mold Rack): Khuôn được đặt trực tiếp lên các tầng beam cố định, lấy bằng cẩu trục từ phía trên. Cấu tạo đơn giản, chi phí thấp, phù hợp khuôn vừa và nhỏ. Kệ khuôn khay trượt (Sliding Drawer Mold Rack): Mỗi vị trí khuôn được đặt trên một khay có ray trượt, có thể kéo khay ra ngoài như ngăn kéo. Khi khay được kéo ra, cẩu trục dễ dàng tiếp cận và nâng khuôn lên. Đây là loại phổ biến nhất trong nhà máy ép nhựa và cơ khí chính xác. Kệ khuôn kết hợp xe nâng (Forklift-Accessible Mold Rack): Khuôn đặt trên pallet thép chuyên dụng, lấy bằng xe nâng. Phù hợp nhà máy không có cẩu trục hoặc khuôn có pallet sẵn. Kệ khuôn dạng tủ (Mold Cabinet): Dạng tủ kín có cửa, bảo quản khuôn nhỏ tránh bụi, ẩm và va đập. Thường dùng cho khuôn cao su, khuôn dập nhỏ hoặc khuôn chính xác cao.

Cấu Tạo Của Kệ Khuôn Khay Trượt

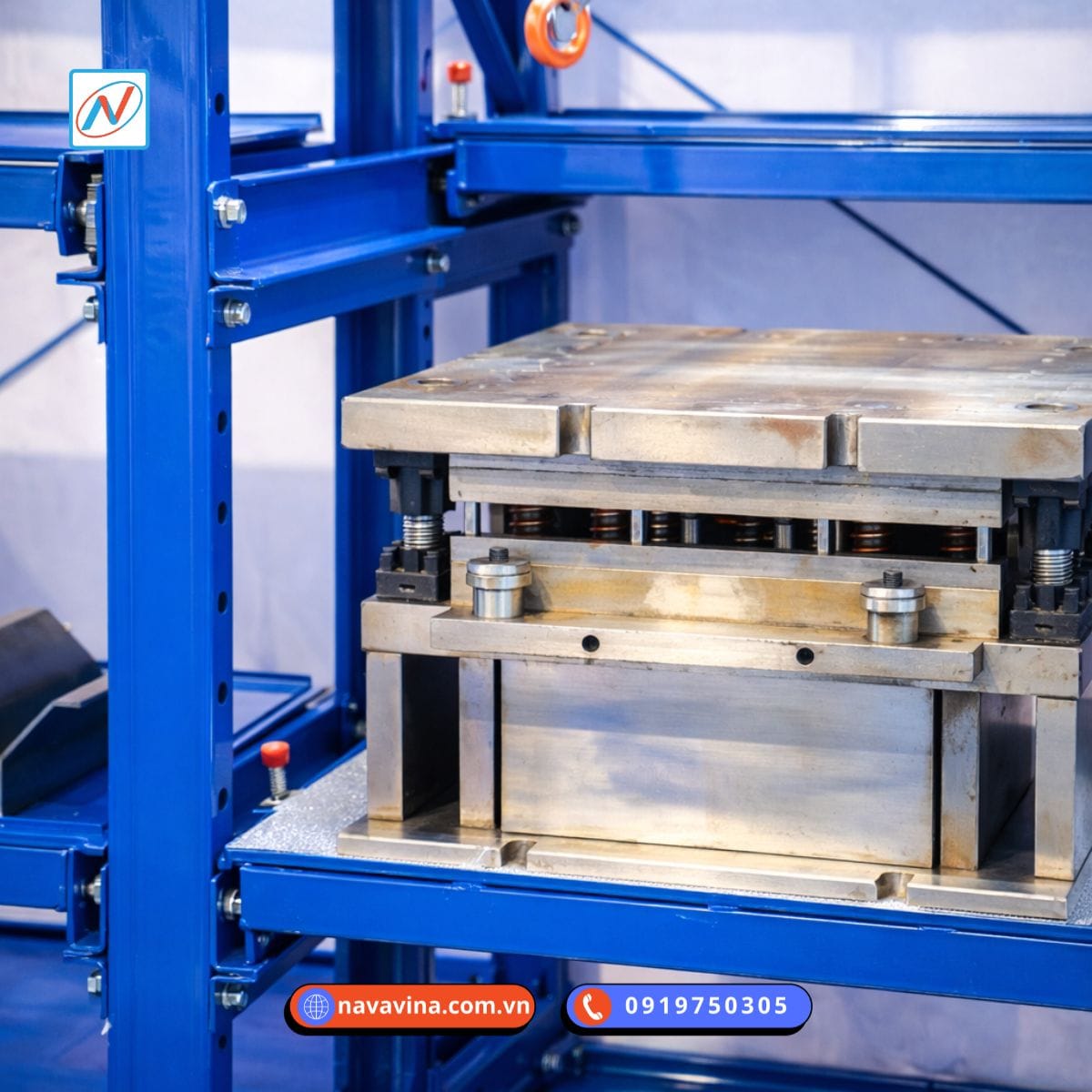

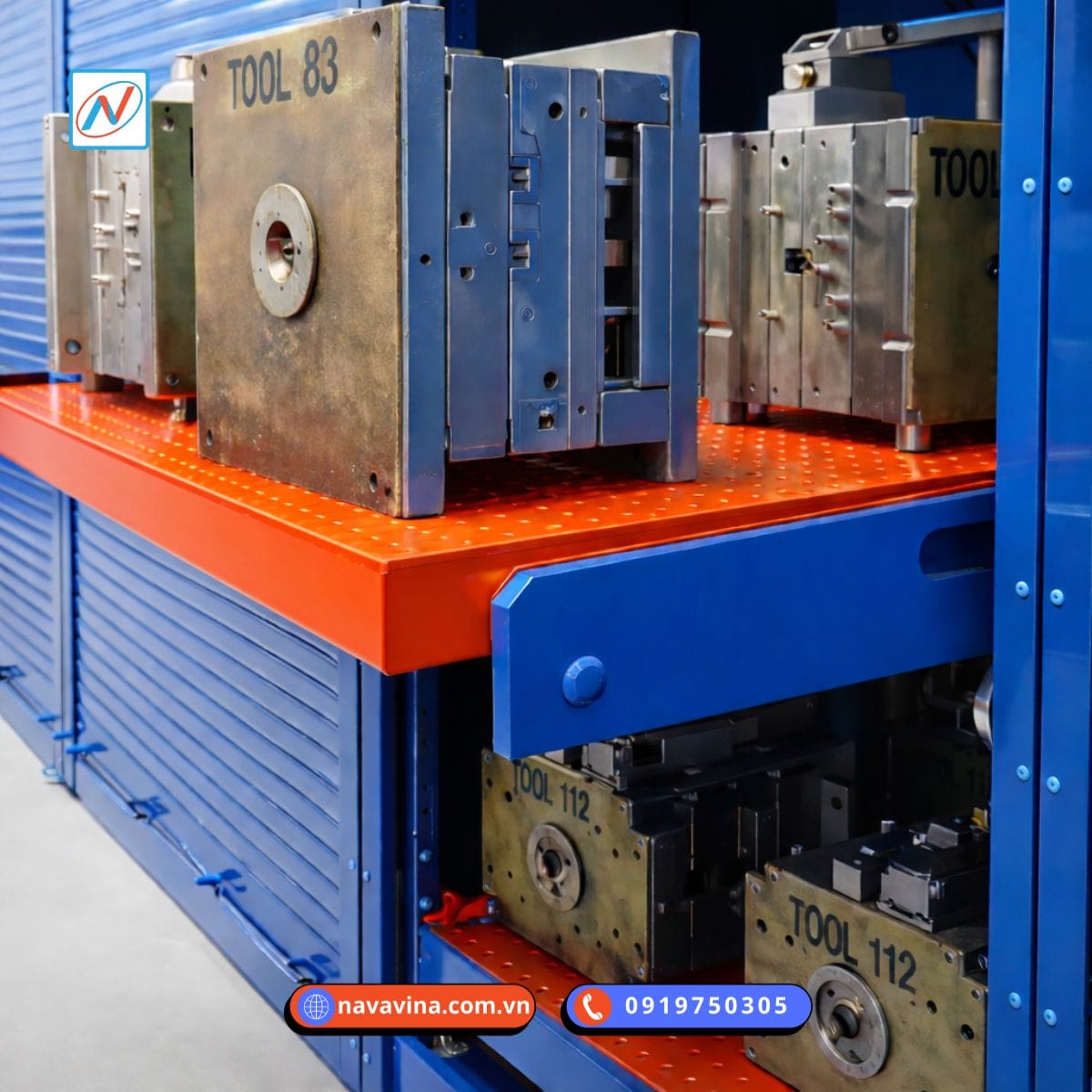

Đây là loại kệ khuôn phổ biến và đặc thù nhất, có cấu tạo chuyên biệt: Khung kệ (Upright Frame): Hai trụ đứng làm từ thép hộp hoặc thép định hình cường độ cao, liên kết bằng thanh giằng chéo và giằng ngang. Khung được gia cố đặc biệt vì phải chịu tải tập trung lớn. Thanh beam chịu lực (Heavy-Duty Beam): Thép hộp dày, đỡ hệ ray trượt và toàn bộ trọng lượng khuôn. Beam được tính toán với hệ số an toàn cao hơn kệ pallet thông thường. Khay trượt (Sliding Drawer): Khay thép dày, đặt khuôn trực tiếp lên, di chuyển trên hệ ray trượt. Khay có thanh chặn chống khuôn xê dịch khi kéo ra. Hệ ray trượt (Sliding Rail System): Ray trượt bi (ball-bearing rail) cường độ cao, cho phép khay nặng vài tấn trượt nhẹ nhàng. Đây là bộ phận kỹ thuật cao quyết định chất lượng kệ khuôn. Khóa an toàn (Safety Lock): Cơ chế khóa khay khi đẩy vào trong và khi kéo hết ra ngoài, chống khay tự trượt gây tai nạn. Tay nắm và bánh xe phụ trợ: Một số mẫu có tay nắm và bánh xe nhỏ hỗ trợ thao tác kéo khay. Chân đế và bảo vệ: Tấm thép đế dày cố định xuống sàn bằng bu lông nở cường độ cao. Bảo vệ chân kệ tại các vị trí xe nâng/xe đẩy dễ va chạm. Biển ghi mã khuôn: Mỗi vị trí có nhãn ghi rõ mã khuôn, sản phẩm tương ứng, số máy sử dụng – hỗ trợ quản lý 5S và tra cứu nhanh. Thông số tham khảo phổ biến:

• Tải trọng: 500 – 5.000kg/khay (tùy thiết kế)
• Chiều cao: 1.500 – 3.000mm
• Số tầng: 2 – 5 tầng (tùy chiều cao trần)
• Kích thước khay: 600x800mm đến 1.500×2.000mm
• Vật liệu: Thép cường độ cao, sơn tĩnh điện công nghiệp

Ưu Điểm Nổi Bật Của Kệ Khuôn

Bảo quản tài sản giá trị cao: Khuôn mẫu là tài sản đầu tư lớn (có thể hàng trăm triệu đến hàng tỷ đồng/khuôn). Kệ khuôn chuyên dụng bảo vệ khuôn khỏi bụi, ẩm, va đập – kéo dài tuổi thọ khuôn. Rút ngắn thời gian thay khuôn (SMED): Khuôn được sắp xếp khoa học, dễ tìm và dễ lấy giúp giảm thời gian downtime khi đổi mã sản phẩm – yếu tố cốt lõi của Lean Manufacturing. An toàn lao động cao: Khuôn nặng được cố định chắc chắn, khay có khóa an toàn, giảm thiểu nguy cơ khuôn rơi gây tai nạn. Tận dụng không gian xưởng: Lưu trữ theo chiều cao giúp giảm diện tích sàn cần dành cho khu vực kho khuôn – không gian quý giá trong nhà máy. Hỗ trợ quản lý 5S và sản xuất tinh gọn: Mỗi khuôn có vị trí riêng, nhãn rõ ràng, dễ kiểm kê và truy xuất – phù hợp tiêu chuẩn 5S và TPM. Tương thích với cẩu trục có sẵn: Thiết kế khay trượt giúp cẩu trục nhà xưởng tiếp cận khuôn dễ dàng từ phía trên mà không cần thiết bị đặc biệt. Tùy chỉnh theo từng nhà máy: Kích thước khay, tải trọng, số tầng có thể thiết kế riêng theo bộ sưu tập khuôn cụ thể của từng nhà máy.

So Sánh Kệ Khuôn Với Các Phương Án Lưu Trữ Khác

So với đặt khuôn trực tiếp trên sàn xưởng (cách phổ biến ở nhà máy chưa chuẩn hóa), kệ khuôn tiết kiệm diện tích sàn đáng kể, bảo vệ khuôn khỏi hư hỏng và rút ngắn thời gian tìm khuôn từ vài chục phút xuống còn vài phút. So với kệ Selective thông thường, kệ khuôn được thiết kế chịu tải tập trung lớn hơn nhiều (vì khuôn không phân bố đều như pallet hàng), có khay trượt chuyên dụng và an toàn cao hơn cho thao tác cẩu trục. So với kệ trung tải, kệ khuôn có kết cấu hạng nặng hơn, chuyên cho tải trọng lớn của khuôn mẫu, không phù hợp dùng kệ trung tải vì sẽ quá tải và mất an toàn. So với tủ khuôn dạng kín, kệ khuôn khay trượt thao tác nhanh hơn, tiếp cận trực tiếp bằng cẩu trục, phù hợp khuôn vừa và lớn. Tủ khuôn phù hợp hơn cho khuôn nhỏ cần bảo quản kín.

Ứng Dụng Thực Tế

Kệ khuôn được ứng dụng trong nhiều ngành sản xuất:

• Nhà máy ép nhựa – lưu trữ khuôn ép nhựa cho các sản phẩm gia dụng, công nghiệp, ô tô, điện tử
• Nhà máy cơ khí chính xác – khuôn dập, khuôn ép kim loại
• Nhà máy sản xuất ô tô và phụ tùng – khuôn dập thân vỏ, khuôn ép phụ tùng
• Nhà máy đúc kim loại – khuôn đúc nhôm, đồng, kẽm
• Nhà máy sản xuất cao su, silicone – khuôn ép cao su, khuôn lưu hóa
• Nhà máy điện tử – khuôn ép nhựa linh kiện, khuôn dập kim loại nhỏ
• Xưởng cơ khí chế tạo khuôn – lưu trữ khuôn thành phẩm trước khi giao khách

Hệ thống đặc biệt cần thiết với nhà máy có từ 20 khuôn trở lên, hoặc nhà máy thường xuyên đổi mã sản phẩm trong ngày.

Lưu Ý Khi Lựa Chọn Và Sử Dụng Kệ Khuôn

Xác định chính xác trọng lượng và kích thước khuôn: Trước khi đặt kệ khuôn, cần lập danh sách toàn bộ khuôn với trọng lượng, kích thước (dài × rộng × cao) cụ thể. Đây là cơ sở để thiết kế tải trọng khay, kích thước khay và bố trí kệ. Phù hợp với thiết bị nâng hạ hiện có: Phải xác định rõ phương thức lấy khuôn (cẩu trục, pa-lăng, xe nâng) để chọn loại kệ phù hợp. Nếu dùng cẩu trục, cần đảm bảo chiều cao và tầm với của cẩu phù hợp với chiều cao kệ. Tính toán không gian thao tác: Khi khay trượt được kéo ra hết, cần có khoảng không phía trước đủ rộng cho công nhân thao tác và cẩu trục di chuyển. Tính cả bán kính xoay của cẩu khi nâng khuôn. Hệ số an toàn: Vì khuôn là tài sản giá trị cao và rơi khuôn có thể gây thương vong, nên chọn kệ có hệ số an toàn cao hơn kệ thông thường (khuyến nghị 2.0-2.5). Sàn xưởng đủ chịu lực: Tải tập trung của kệ khuôn xuống chân trụ rất lớn. Cần kiểm tra khả năng chịu lực của sàn xưởng – nếu cần phải gia cố cục bộ tại chân trụ. Quy trình vận hành chuẩn: Đào tạo công nhân quy trình kéo khay, móc cẩu vào khuôn, nâng và di chuyển khuôn an toàn. Sai thao tác có thể gây tai nạn nghiêm trọng. Bảo trì định kỳ: Hệ ray trượt cần được bôi trơn và kiểm tra định kỳ (3-6 tháng/lần). Phát hiện khay trượt nặng, kêu hoặc lệch cần xử lý ngay. Kiểm tra các mối liên kết khung kệ hàng năm. Trong quá trình sử dụng, tuyệt đối không xếp khuôn vượt tải trọng cho phép, không đứng dưới khuôn khi cẩu nâng. Luôn khóa khay sau khi đẩy vào và luôn dùng dây cẩu/móc cẩu đạt chuẩn.

Quy Trình Lắp Đặt Kệ Khuôn Tại Navavina

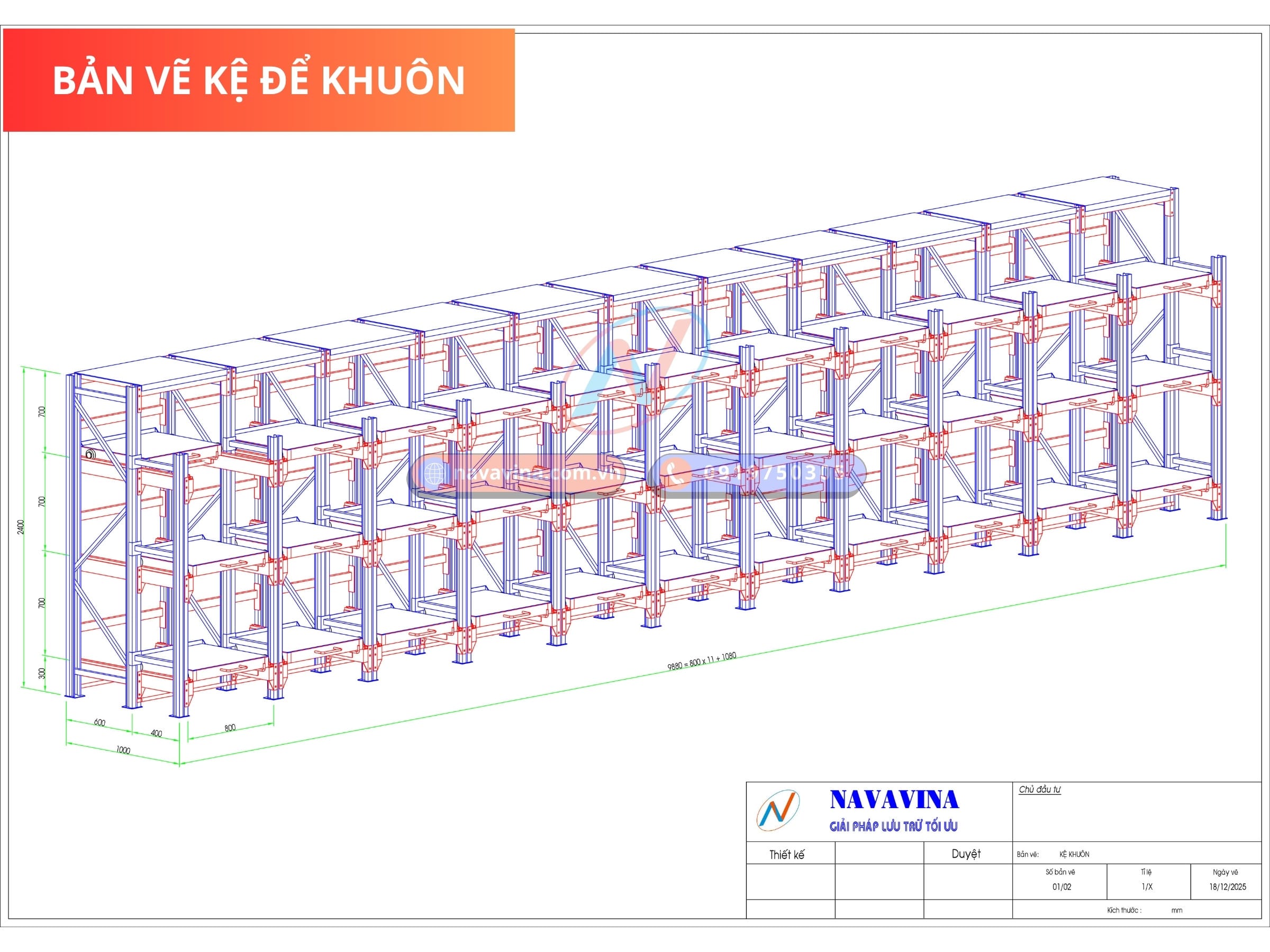

Lắp đặt kệ khuôn đòi hỏi tính toán kỹ thuật chính xác và quy trình thi công chuyên nghiệp do đặc thù tải trọng lớn và yêu cầu an toàn cao. Navavina triển khai theo 8 bước: Bước 1 – Khảo sát và lập danh mục khuôn: Đội kỹ sư đến nhà máy khảo sát khu vực dự kiến lắp kệ, đo đạc không gian, kiểm tra chiều cao cẩu trục, sức chịu tải sàn và lập danh mục chi tiết toàn bộ khuôn (mã khuôn, trọng lượng, kích thước, tần suất sử dụng). Bước 2 – Phân tích nhu cầu và tư vấn loại kệ: Dựa trên dữ liệu khảo sát, Navavina tư vấn lựa chọn giữa kệ khuôn tầng cố định, khay trượt, kệ pallet xe nâng hay tủ khuôn – sao cho phù hợp nhất với đặc thù khuôn và thiết bị nâng hạ của nhà máy. Bước 3 – Thiết kế kỹ thuật chi tiết: Lập bản vẽ 2D/3D với tính toán tải trọng cụ thể, bố trí khay cho từng nhóm khuôn (khuôn nặng tầng dưới, khuôn nhẹ tầng trên), tính toán không gian thao tác cẩu trục. Bản vẽ kèm bảng tính kết cấu được gửi cho khách hàng duyệt. Bước 4 – Sản xuất tại nhà máy: Khung kệ, thanh beam, khay trượt và hệ ray bi được sản xuất theo bản vẽ với độ chính xác cao. Khay trượt được kiểm tra thử tải trước khi xuất xưởng để đảm bảo trượt nhẹ và chịu tải đúng thiết kế. Bước 5 – Vận chuyển và tập kết: Vận chuyển vật tư đến nhà máy khách hàng, tập kết khoa học theo từng dãy kệ để thuận tiện lắp đặt. Bước 6 – Lắp dựng khung kệ: Đội kỹ thuật lắp dựng khung kệ, căn chỉnh độ thẳng đứng bằng máy laser, cố định chân kệ xuống sàn bằng bu lông nở cường độ cao. Với kệ tải trọng rất lớn, có thể cần gia cố nền cục bộ. Bước 7 – Lắp hệ ray và khay trượt: Lắp đặt hệ ray bi vào khung, lắp khay trượt và cân chỉnh độ trơn trượt từng khay. Đây là bước quan trọng nhất quyết định chất lượng vận hành kệ khuôn. Mỗi khay được kéo ra/đẩy vào thử nghiệm nhiều lần. Bước 8 – Thử tải, đào tạo và bàn giao: Thử tải khay với khuôn thực tế hoặc tải tương đương (theo yêu cầu khách hàng). Đào tạo công nhân quy trình vận hành an toàn, hướng dẫn bảo trì hệ ray. Bàn giao kèm hồ sơ kỹ thuật, sổ tay vận hành, bảng tải trọng cho từng khay và cam kết bảo hành. Toàn bộ quy trình được giám sát bởi kỹ sư kết cấu giàu kinh nghiệm, đảm bảo hệ thống đạt độ an toàn cao nhất, vận hành mượt mà và đúng tiến độ.

Vì Sao Nên Chọn Kệ Khuôn Navavina?

Navavina cung cấp hệ thống kệ khuôn với chất liệu thép cường độ cao đạt chuẩn, hệ ray bi chuyên dụng chất lượng cao, kết cấu được tính toán kỹ lưỡng theo từng bộ sưu tập khuôn cụ thể. Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ trọn gói:

• Khảo sát thực tế và lập danh mục khuôn chi tiết
• Tư vấn lựa chọn loại kệ phù hợp với đặc thù nhà máy và thiết bị nâng hạ
• Thiết kế kỹ thuật chi tiết kèm bản vẽ 2D/3D và bảng tính tải trọng
• Sản xuất khay trượt và hệ ray bi đạt độ chính xác cao
• Vận chuyển, lắp đặt và thử tải tận nơi
• Đào tạo công nhân vận hành an toàn
• Bảo hành dài hạn và bảo trì hệ ray định kỳ
• Cung cấp khay bổ sung khi nhà máy có thêm khuôn mới

Liên hệ Navavina tư vấn ngay

Địa chỉ: Thửa đất 981, KP Bình Đáng, P. Bình Hòa, TP. Hồ Chí Minh
Địa chỉ nhà kho: ĐS 8, Đường 12, Hiệp Bình Phước, Thủ Đức, TP. Hồ Chí Minh.
Số điện thoại: 0274 379 7667
Hotline: 0919 85 0305 – 0919 93 0305 – 0919 75 0305
Email: contact@navavina.com.vn
Fanpage: facebook.com/navavinagroup

Bài viết được biên soạn bởi đội ngũ kỹ thuật Navavina – đơn vị sản xuất và lắp đặt kệ kho công nghiệp với hơn 20 năm kinh nghiệm thực tế tại Việt Nam.
