Cấu tạo một bộ kệ kho gồm những gì?

Cấu Tạo Một Bộ Kệ Kho Gồm Những Gì? Hướng Dẫn Chi Tiết Các Bộ Phận Và Chức Năng

Kệ kho là xương sống của mọi hoạt động lưu trữ trong nhà xưởng, kho hàng, trung tâm phân phối hay siêu thị. Để lựa chọn và sử dụng kệ đúng cách, điều đầu tiên bạn cần nắm rõ chính là cấu tạo một bộ kệ kho gồm những gì. Hiểu được cấu tạo không chỉ giúp bạn đánh giá chất lượng sản phẩm, mà còn biết cách phân bổ tải trọng, bảo trì và khai thác hệ thống kệ một cách an toàn, hiệu quả.

Bài viết này sẽ giải mã chi tiết từng bộ phận cấu tạo nên một bộ kệ kho hoàn chỉnh – từ những thành phần chịu lực chính cho đến các phụ kiện kết nối và gia cố, kèm theo thông số kỹ thuật cụ thể và lưu ý thực tế khi lựa chọn.

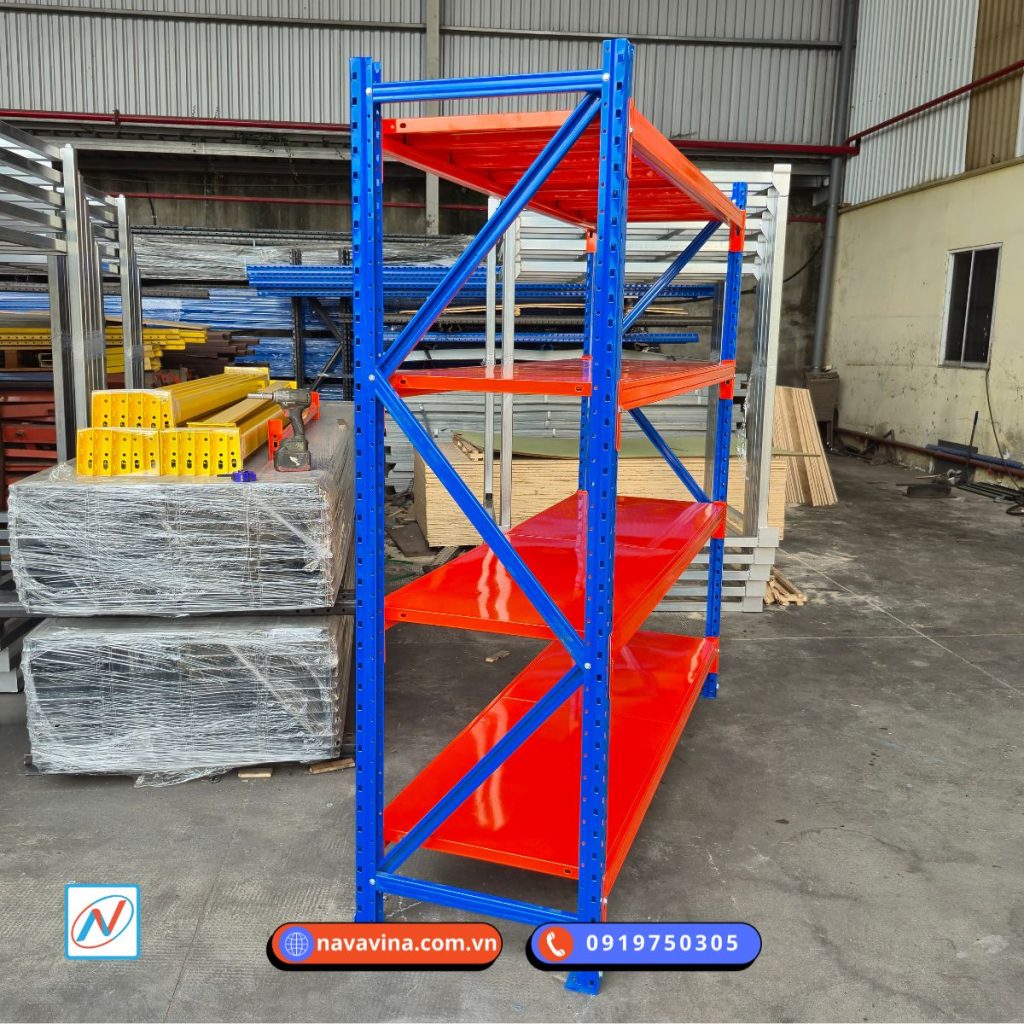

Tổng Quan: Cấu Tạo Một Bộ Kệ Kho Được Chia Làm Ba Nhóm Thành Phần

Để trả lời câu hỏi cấu tạo một bộ kệ kho gồm những gì, chúng ta có thể chia toàn bộ hệ thống thành ba nhóm thành phần chính, mỗi nhóm đảm nhận một vai trò riêng biệt trong việc đảm bảo độ bền, sự ổn định và khả năng chịu tải của kệ:

Nhóm khung chịu lực và kết nối: Đây là bộ xương của kệ, bao gồm các bộ phận chịu toàn bộ tải trọng và liên kết các thành phần với nhau.
Nhóm bề mặt chứa hàng: Là nơi hàng hóa được đặt trực tiếp lên, bao gồm các tầng kệ và thanh đỡ.
Nhóm phụ kiện gia cố và an toàn: Các chi tiết tăng cường độ cứng vững cho khung và đảm bảo an toàn trong quá trình vận hành.

Dưới đây, chúng ta sẽ đi sâu vào phân tích từng bộ phận cụ thể.

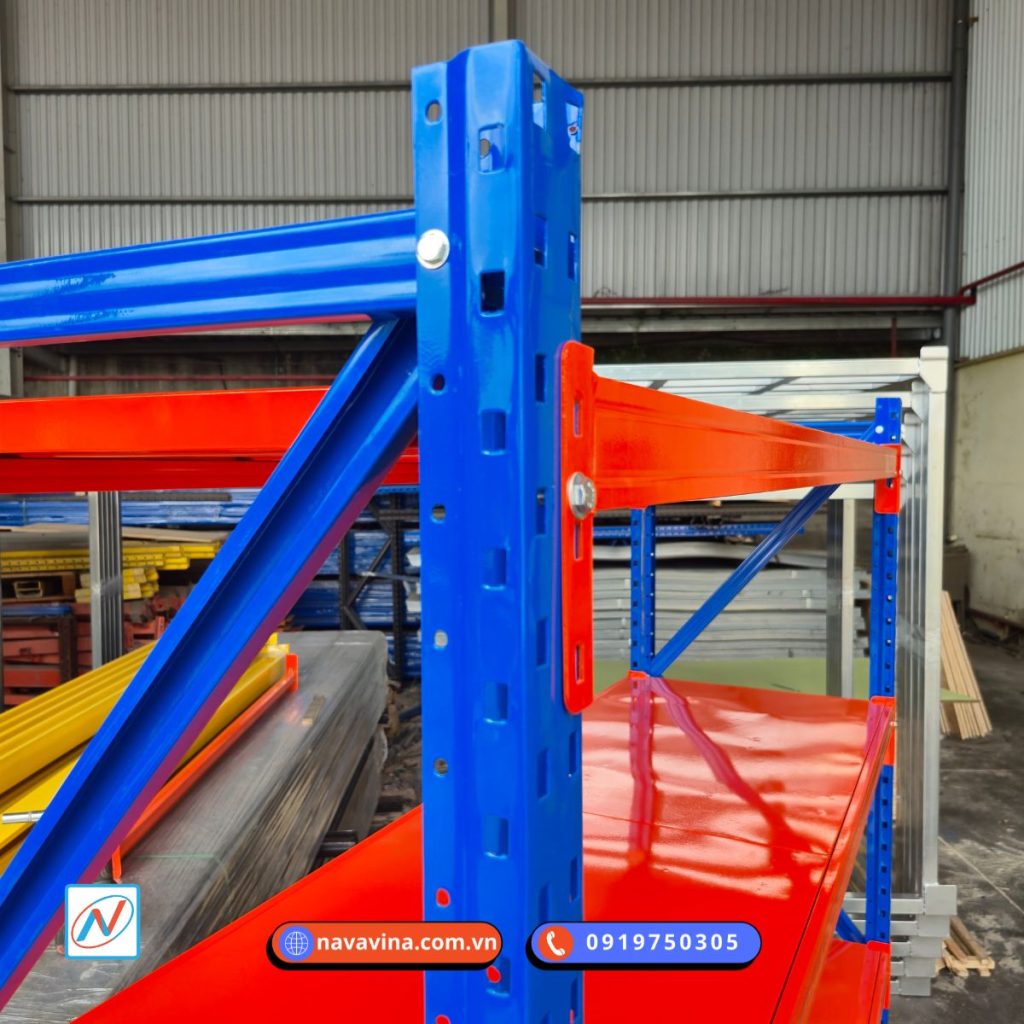

Chân Trụ (Cột Omega) – Bộ Phận Chịu Lực Chính

Bất kỳ ai tìm hiểu cấu tạo một bộ kệ kho gồm những gì đều phải bắt đầu từ chân trụ, bởi đây là bộ phận quan trọng nhất, chịu toàn bộ sức nặng của cả hệ thống. Chân trụ thường được làm từ thép cán nguội, uốn thành hình chữ U hoặc chữ Omega, trên thân có đột lỗ để gài beam và điều chỉnh độ cao linh hoạt.

Thông số kỹ thuật tiêu biểu:

Kích thước phổ biến: 50×50 mm, 50×60 mm, 50×80 mm
Độ dày thép: thay đổi theo cấp tải trọng, thông thường từ 1.5 mm đến 2.0 mm. Cụ thể: tải 200–350 kg/tầng dùng thép dày 1.5 mm; tải 350–500 kg/tầng dùng thép dày 1.8 mm.
Lỗ đột trên thân: bước lỗ thường là 50 mm, cho phép điều chỉnh chiều cao tầng một cách linh hoạt.

Về số lượng: một bộ kệ độc lập tiêu chuẩn sẽ có 4 chân trụ (2 trụ trước, 2 trụ sau). Khi ghép nối các bộ kệ thành dãy liên tiếp, các bộ ở giữa chỉ còn 2 chân trụ, được lắp nối vào bộ đứng trước.

Thanh Beam – Bộ Phận Đỡ Trực Tiếp Hàng Hóa

Sau khi đã xác định chân trụ là gì, câu hỏi tiếp theo trong cấu tạo một bộ kệ kho gồm những gì chính là thanh beam. Beam là các thanh chịu lực nằm ngang, được gắn vào các chân trụ, có nhiệm vụ tiếp nhận tải trọng trực tiếp từ hàng hóa (qua mâm tôn hoặc pallet) sau đó dàn tải đều xuống chân trụ. Vai trò của beam đã được phân tích chi tiết trong các bài viết trước; bạn có thể tham khảo thêm tại Beam kệ là gì và có vai trò như thế nào? để hiểu sâu hơn về cấu tạo và phân loại beam chữ Z, beam hộp.

Các loại beam phổ biến:

Beam chữ Z (Z-beam): tiết diện dạng chữ Z, nhẹ, phổ biến cho kệ trung tải tải trọng 300 – 500 kg/tầng. Kích thước điển hình: 30×73 mm.
Beam hộp chữ nhật (box beam): tiết diện hộp kín, cứng vững hơn, dùng cho kệ tải nặng từ 800 kg/tầng trở lên.

Nguyên lý kết nối: Beam được gắn vào chân trụ qua các ngàm móc (hook) khớp với lỗ đột trên cột Omega, sau đó được khóa chặt bằng chốt an toàn (safety pin). Chốt an toàn là một chi tiết nhỏ nhưng cực kỳ quan trọng, giúp ngăn không cho beam bị bung ra khỏi trụ khi có va chạm hoặc rung lắc.

Mâm Tôn (Sàn Tôn) – Bề Mặt Tiếp Xúc Với Hàng Hóa

Mâm tôn, hay sàn tôn, là bộ phận được đặt lên trên các thanh beam, tạo thành bề mặt phẳng để xếp hàng hóa trực tiếp. Mâm tôn thường được làm từ tôn cán nguội, có dập gân tăng cứng để chống võng khi chịu tải.

Thông số kỹ thuật mâm tôn:

Độ dày phổ biến: 0.6 mm – 1.0 mm (tùy tải trọng yêu cầu).
Cấu tạo: Dưới mặt sàn có các gân tăng cứng được dập nổi dọc theo chiều dài, giúp tăng khả năng chịu lực uốn mà không cần tăng quá nhiều độ dày. Với các tải trọng lớn hơn (khoảng 400kg/tầng), có thể sử dụng mâm tôn dày 0,8–1,0 mm và kết hợp với các ray beam để tăng cường độ cứng.

Trong các hệ thống kệ pallet (kệ tải nặng), thay vì mâm tôn, người ta thường đặt trực tiếp pallet lên các thanh beam, mặt trên của beam chính là bề mặt đỡ hàng.

Giằng Chéo Và Giằng Ngang – Bộ Phận Tăng Độ Cứng Cho Khung

Một bộ phận không thể thiếu trong cấu tạo một bộ kệ kho gồm những gì đó là hệ thống giằng. Giằng chéo và giằng ngang có nhiệm vụ kết nối các chân trụ với nhau, tạo thành khung vững chắc, chống lại lực xô ngang và rung lắc từ các tác động bên ngoài (va chạm từ xe đẩy, xe nâng, hoặc rung động nhà xưởng).

Cấu tạo và thông số:

Giằng chéo: thường là các thanh thép hộp hoặc thép dẹt được lắp chéo giữa các chân trụ, tạo thành cấu trúc hình chữ X, giúp chống lật hiệu quả. Kích thước giằng chéo phổ biến là hộp 20×30 mm hoặc thanh dẹt 25×3 mm.
Giằng ngang: các thanh nối nằm ngang giữa hai chân trụ ở mặt sau hoặc mặt hông kệ. Thông số điển hình: hộp 20×30 mm hoặc profile C24.

Nếu thiếu hệ thống giằng, dãy kệ sẽ trở nên “lỏng lẻo”, dễ bị rung lắc và có nguy cơ sập đổ khi chịu va đập từ bên sườn.

Đai Ốc, Bulong Và Phụ Kiện Kết Nối – Linh Hồn Của Sự Chắc Chắn

Một bộ kệ kho được lắp ráp hoàn chỉnh không thể thiếu các phụ kiện kết nối. Các chi tiết này tuy nhỏ nhưng đóng vai trò quyết định đến độ bền và an toàn của toàn hệ thống. Khi tìm hiểu cấu tạo một bộ kệ kho gồm những gì, bạn cần đặc biệt lưu ý đến chất lượng của các phụ kiện này.

Các loại phụ kiện kết nối:

Bulong và đai ốc: sử dụng để cố định giằng chéo, giằng ngang vào chân trụ, cũng như kết nối các bộ kệ liền kề. Đường kính phổ biến: M6, M8, M10.
Tán dương (rivet): loại đinh tán dùng để cố định một số chi tiết không có nhu cầu tháo lắp thường xuyên.
Khóa ngàm (beam hook): bộ phận được hàn hoặc ép sẵn ở hai đầu beam, khớp với lỗ đột trên cột Omega. Đây là bộ phận chịu cắt lớn nhất, yêu cầu gia công chính xác.
Chốt khóa an toàn (safety lock): chốt nhỏ được cắm vào vị trí tiếp xúc giữa ngàm beam và cột trụ, ngăn beam bị bật ra khỏi trụ khi có lực tác động bất ngờ.

Tất cả các phụ kiện này đều cần được mạ kẽm hoặc sơn tĩnh điện để chống rỉ sét trong môi trường nhà kho.

Bộ Phận Tùy Chọn: Chân Đế, Bánh Xe Và Phụ Kiện Nâng Cao

Tùy theo nhu cầu sử dụng cụ thể, một số bộ kệ kho còn được trang bị thêm các bộ phận tùy chọn để tăng tính tiện dụng và an toàn:

Chân đế (baseplate): tấm thép được hàn dưới đáy mỗi chân trụ, giúp phân bố tải trọng tập trung ra diện rộng hơn và cho phép bắt vít neo xuống nền sàn bê tông, tăng độ ổn định cho toàn bộ hệ thống.
Bánh xe (caster): một số kệ xếp tay di động được lắp bánh xe đa hướng ở chân trụ, cho phép di chuyển kệ khi cần thay đổi layout kho. Bánh xe thường có tải trọng chịu đựng từ 100 kg đến 300 kg mỗi bánh.
Thanh chặn hàng (backstop): thanh chắn ngang phía sau tầng kệ, ngăn hàng hóa rơi ra ngoài khi lấy hàng ở phía trước.

So Sánh Cấu Tạo Giữa Các Dòng Kệ Phổ Biến

Tùy từng loại kệ, cấu tạo một bộ kệ kho gồm những gì sẽ có sự khác biệt đáng kể. Dưới đây là bảng so sánh nhanh ba dòng kệ phổ biến nhất:

Bộ phận	Kệ trung tải (kệ xếp tay)	Kệ tải nặng (pallet selective)	Kệ công nghiệp đặc biệt
Chân trụ	Omega 50x50mm, dày 1.5–2.0mm	Omega 80x120mm, dày 2.0–3.0mm	Cột thép hộp lớn hoặc I-beam
Beam	Beam chữ Z 30x73mm (300–500kg)	Beam hộp 50x100mm (1000–4000kg)	Beam hộp gia cường, liên kết đặc biệt
Mâm/Bề mặt	Mâm tôn dập gân 0.6–1.0mm	Trực tiếp đặt pallet lên beam	Tùy chỉnh theo hàng hóa
Giằng	Giằng chéo thanh dẹt	Giằng hộp hoặc chéo dạng lattice	Hệ thống giằng liên hoàn
Phụ kiện	Khóa ngàm 3 chấu, chốt an toàn	Khóa ngàm 4 chấu, chốt, bát kê chân	Bulong cường độ cao, tấm đế hàn chắc

Dù có sự khác nhau về kích thước và tải trọng, nguyên lý cấu tạo cơ bản của các dòng kệ đều tuân theo mô hình: khung – beam – bề mặt chứa – giằng – phụ kiện. Việc nắm rõ cấu tạo một bộ kệ kho gồm những gì sẽ giúp bạn dễ dàng lựa chọn đúng loại kệ cho nhu cầu lưu trữ cụ thể.

Lưu Ý Quan Trọng Khi Đánh Giá Cấu Tạo Kệ Trước Khi Mua

Khi đã hiểu rõ cấu tạo một bộ kệ kho gồm những gì, bạn cần lưu ý các điểm sau để chọn được sản phẩm chất lượng:

Kiểm tra độ dày thực tế: Không nên tin hoàn toàn vào thông số nhà sản xuất công bố. Dùng thước cặp để đo độ dày của thép chân trụ, beam và mâm tôn. Với tải trọng thiết kế 300 kg/tầng, độ dày chân trụ tối thiểu 1.5 mm.
Quan sát mối hàn: Mối hàn giữa ngàm beam và thân beam, giữa chân đế và chân trụ phải đều, không bị rỗ khí hay hụt chân. Các mối hàn kém chất lượng là nguyên nhân hàng đầu gây sập kệ.
Kiểm tra bước đột lỗ trên chân trụ: Các lỗ đột phải đều nhau, không bị biến dạng, mép lỗ không bị bavia sắc cạnh. Nếu lỗ đột bị rộng hoặc biến dạng, ngàm beam sẽ không ăn khớp chặt, gây lỏng lẻo toàn bộ hệ thống.
Kiểm tra hệ thống giằng: Không nên chấp nhận các bộ kệ thiếu giằng chéo hoặc giằng ngang. Giằng là bộ phận không thể thiếu để đảm bảo độ cứng cho khung, đặc biệt với kệ cao từ 2 m trở lên.
Kiểm tra chốt an toàn của beam: Tuyệt đối không sử dụng beam không có chốt khóa an toàn. Đây là chi tiết nhỏ nhưng có vai trò quan trọng trong việc ngăn beam bật ra khỏi trụ khi có va chạm từ xe nâng.

Để tính toán chính xác tải trọng cho toàn bộ một dãy kệ dài, bạn có thể tham khảo bài viết Cách tính tải trọng toàn bộ một dãy kệ kho – hướng dẫn chi tiết từ tải mỗi tầng đến tổng tải trụ và sàn kho. Ngoài ra, nếu muốn hiểu sâu hơn về vai trò cụ thể của từng loại beam trong kệ trung tải và kệ pallet, hãy xem thêm Beam kệ là gì và có vai trò như thế nào?.

Kết Luận

Qua bài viết này, câu hỏi cấu tạo một bộ kệ kho gồm những gì đã được giải đáp một cách chi tiết và có hệ thống. Một bộ kệ kho hoàn chỉnh bao gồm:

Khung chịu lực: chân trụ (cột Omega), thanh beam, hệ thống giằng chéo và giằng ngang
Bề mặt chứa hàng: mâm tôn (sàn tôn) đối với kệ xếp tay, hoặc trực tiếp đặt pallet lên beam đối với kệ tải nặng
Phụ kiện kết nối và gia cố: bulong, đai ốc, khóa ngàm, chốt an toàn, chân đế, bát kê, v.v.

Hiểu rõ cấu tạo không chỉ giúp bạn lựa chọn được sản phẩm chất lượng, mà còn biết cách vận hành, phân bổ tải trọng và bảo trì hệ thống kệ một cách an toàn. Mỗi bộ phận dù nhỏ đến đâu cũng đóng góp một vai trò quan trọng vào sự ổn định và độ bền của toàn bộ hệ thống. Việc đầu tư vào một bộ kệ có cấu tạo chuẩn, chất lượng đồng bộ sẽ giúp doanh nghiệp tiết kiệm chi phí dài hạn, giảm thiểu rủi ro tai nạn và nâng cao hiệu quả lưu trữ.
